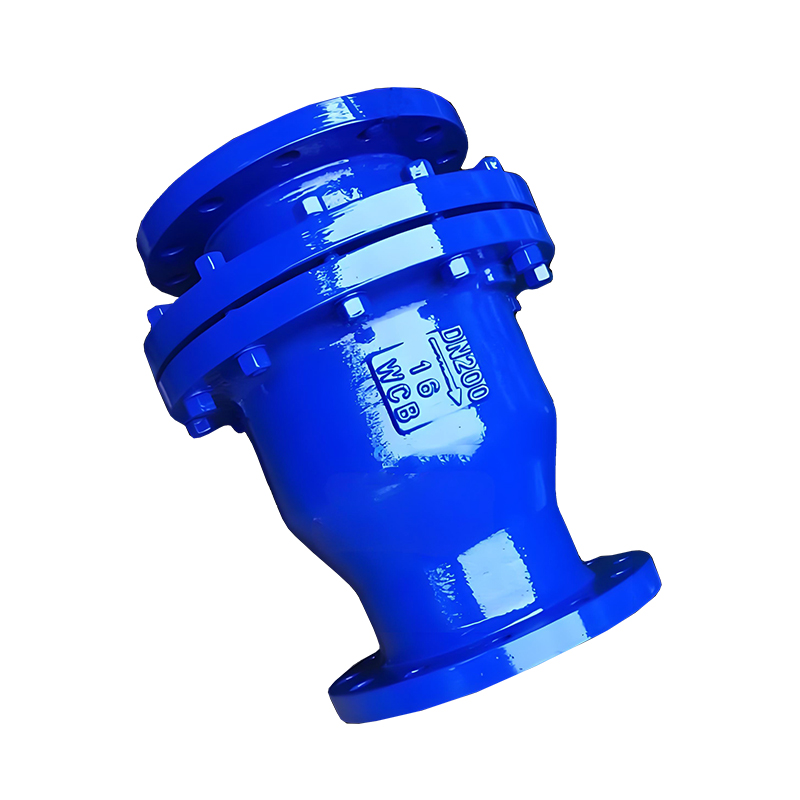

H44F46型衬氟止回阀，是一种自动防腐阀门，其通过介质自身流动驱动阀瓣启闭，阻止流体逆向流动，阀体采用衬氟工艺增强耐腐蚀性能，通过阀板旋启运动实现密封。广泛应用于石油、化工、电站、制药、冶金等多种行业。
| 名称 | 设计制造 | 结构长度 | 法兰连接 | 检验试压 |
| 参照标准 | HG/T 3704 | GB/T 12221 | HG/T 20592 | GB/T 13927 |
| 名称 | 1-阀体 | 2-阀瓣 |
| 材质及说明 | WCB+F46/PFA CF8+F46/PFA | WCB+F46/PFA CF8+F46/PFA |

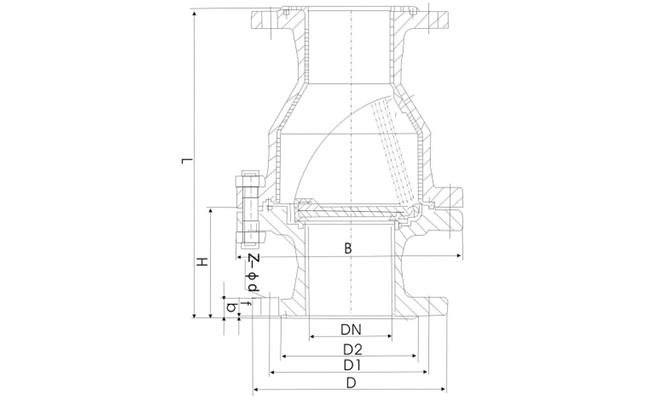

| SIZE | PN10 | |||||
| DN | NPS | L | φD | φD1 | f | Z-d |
| 25 | 1'' | 160 | 115 | 85 | 3 | 4-14 |
| 32 | 1 1/4'' | 180 | 140 | 100 | 3 | 4-18 |
| 40 | 1 1/2'' | 200 | 150 | 110 | 3 | 4-18 |
| 50 | 2'' | 230 | 165 | 125 | 3 | 4-18 |
| 65 | 2 1/2'' | 290 | 185 | 145 | 3 | 8-18 |
| 80 | 3'' | 310 | 200 | 160 | 3 | 8-18 |
| 100 | 4'' | 350 | 220 | 180 | 3 | 8-18 |
| 125 | 5'' | 400 | 250 | 210 | 3 | 8-18 |
| 150 | 6'' | 480 | 285 | 240 | 3 | 8-22 |
| 200 | 8'' | 500 | 340 | 295 | 3 | 8-22 |
| 250 | 10'' | 550 | 395 | 350 | 4 | 12-22 |
| 300 | 12'' | 620 | 445 | 400 | 4 | 12-22 |
1、阀体为精密铸造阀体，材质WCB达标、外观精细；
2、阀轴与阀板一体式设计，启闭灵活、密封可靠；
3、阀门各部件全部包衬氟塑料，确保耐腐蚀性；
4、衬里材料有多种选择，可适用各种介质；
5、外观采用环氧树脂喷涂，喷涂厚度达到250μm；
6、每台阀门出厂前均按标准试压检测。
