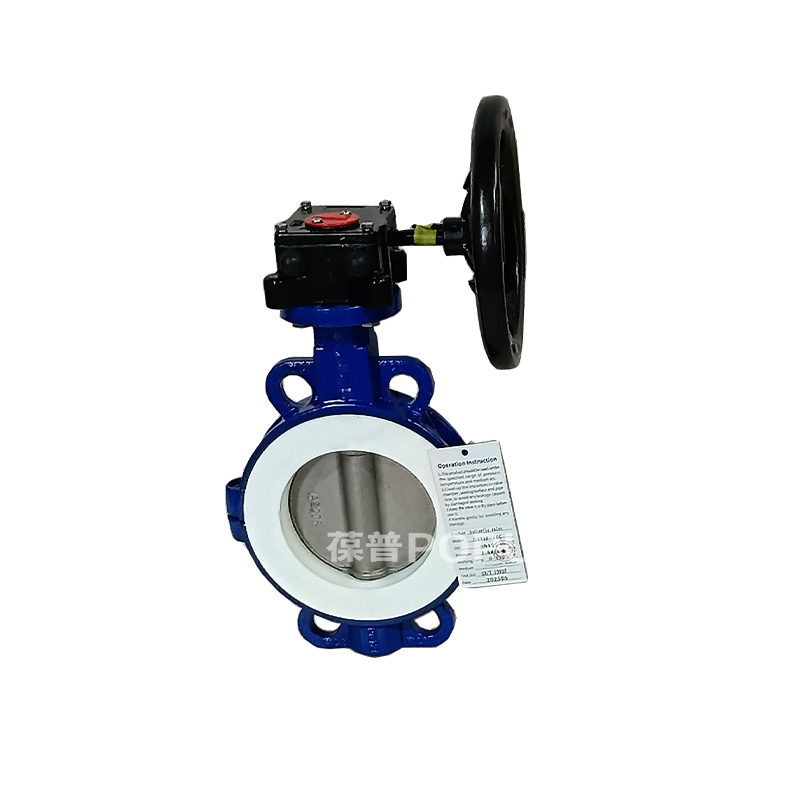

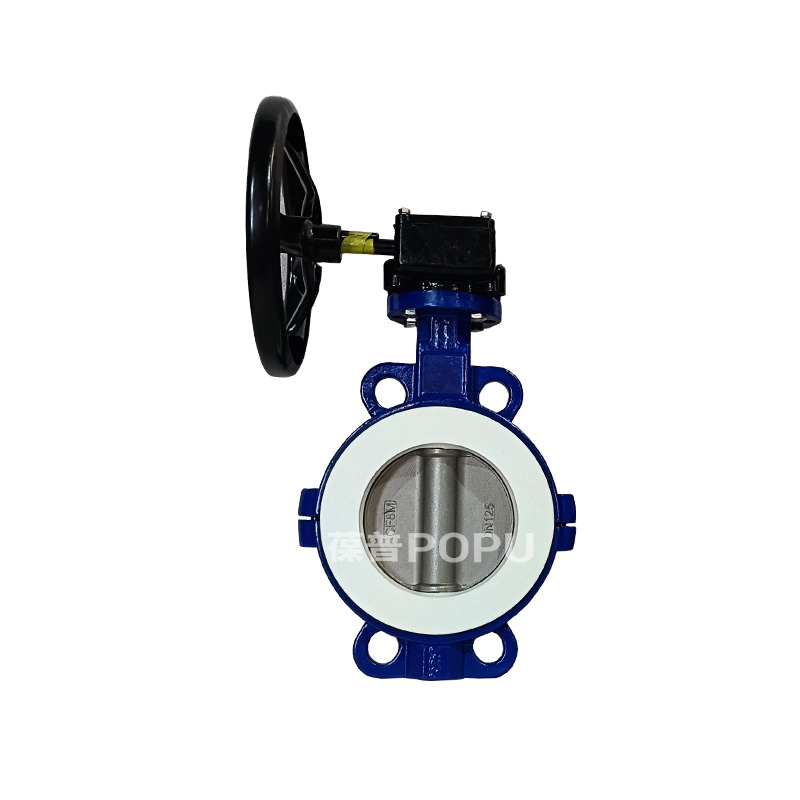

衬氟蝶阀是采用氟塑料衬里层的蝶阀，阀体内和阀板上衬聚四氟，使介质和阀体阀板隔离，达到防腐的效果，具有极高的化学稳定性，适用于强腐蚀性化学介质；
衬氟蝶阀可配电动、气动执行器，可实现智能型（调节型）和开关型。具有功能强、体积小、重量轻，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。
| 其他可选配置 | 名称 | 阀体 | 里衬密封 | 蝶板 | 驱动 |
| 材质及说明 | WCB/CF8/ CF8M/CF3M | FEP/PFA/PTFE | WCB/CF8/ CF8M/CF3M | 手柄/蜗轮/电动/气动 |

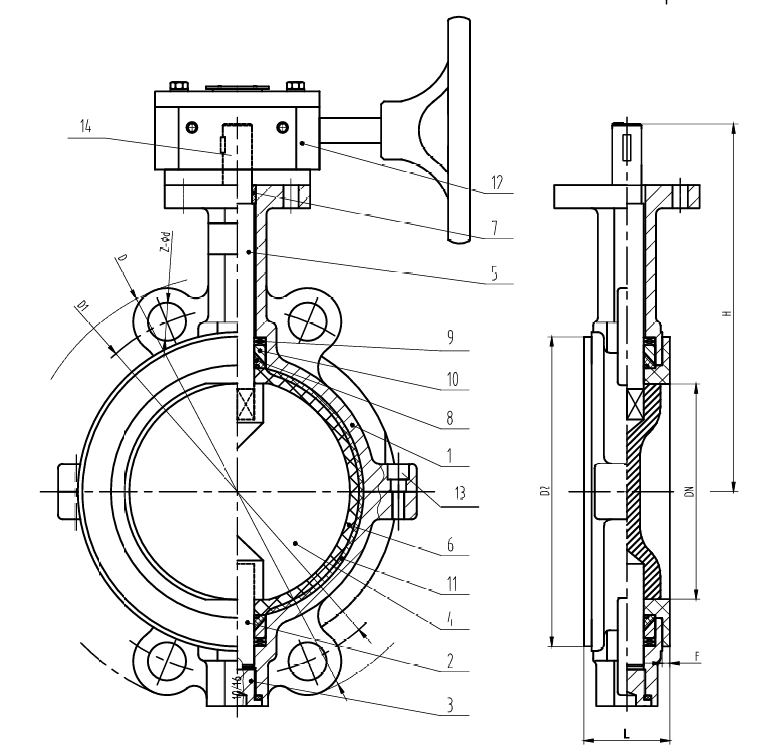

| 技术参数PN10/16 | ||||||||
| DN | L | D | D1 | Z-d | f | |||
| PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | |||
| 40 | 33 | 150 | 110 | 4-18 | 3 | |||
| 50 | 43 | 165 | 125 | 4-18 | 3 | |||
| 65 | 46 | 185 | 145 | 4-18 | 3 | |||
| 80 | 46 | 200 | 160 | 8-18 | 3 | |||
| 100 | 52 | 220 | 180 | 8-18 | 3 | |||
| 125 | 56 | 250 | 210 | 8-18 | 3 | |||
| 150 | 56 | 285 | 240 | 8-23 | 3 | |||
| 200 | 60 | 340 | 295 | 8-23 | 12-23 | 3 | ||
| 250 | 68 | 395 | 405 | 350 | 355 | 12-23 | 12-25 | 4 |
| 300 | 78 | 445 | 460 | 400 | 410 | 12-23 | 12-25 | 4 |
| 350 | 78 | 505 | 520 | 460 | 470 | 16-23 | 16-25 | 4 |
| 400 | 102 | 565 | 580 | 515 | 525 | 16-25 | 16-30 | 4 |
| 450 | 114 | 620 | 640 | 565 | 585 | 20-25 | 20-30 | 4 |
| 500 | 127 | 670 | 715 | 620 | 650 | 20-25 | 20-34 | 4 |
| 600 | 154 | 780 | 840 | 725 | 770 | 20-30 | 20-36 | 5 |
1.阀体为精密铸造阀体，材质WCB达标、外观精细，每批铸件都有炉号标志，方便生产跟踪 ,保材质检验；
2.阀座采用整体模压成型后再机加工成型、确保精度，保证了密封性；
3.密封副为FEP/FEP或其它材料组合，摩擦系数小，启闭力矩低；
4.填料采用PTFE材质，密封性能好，维修更换方便；
5.蝶板与阀杆设计为一体结构，可以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。
6.四级（蝶板圆周、轴头端面、阀轴径向、阀座）加载弹性密封，保证了阀门内、外的零泄露；
7.阀体采用环氧树脂静电喷涂，喷涂厚度达到250μm。
