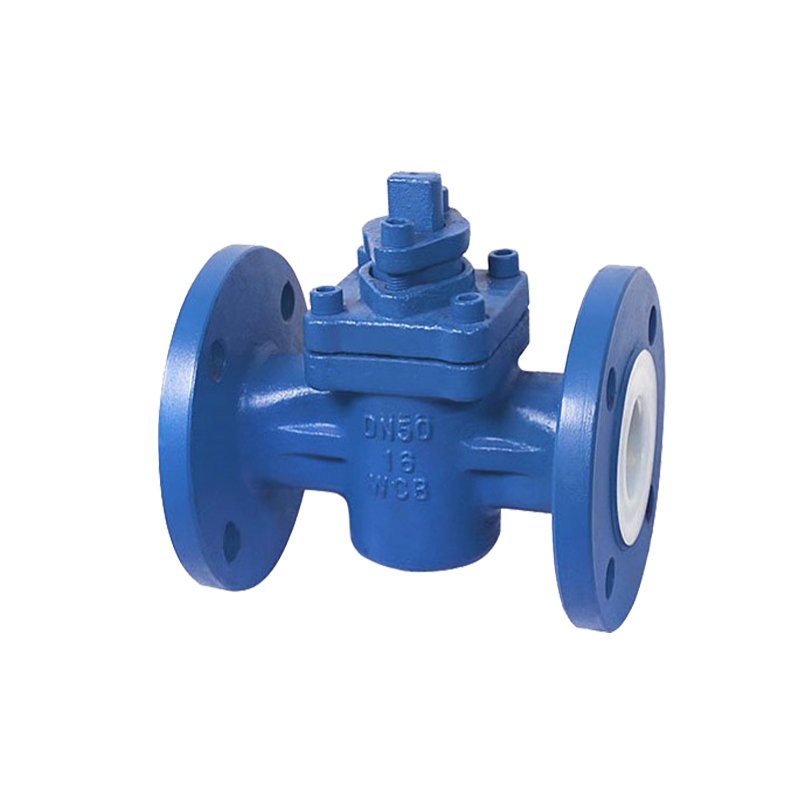

衬氟旋塞阀是一种通过旋转带通孔的塞体实现启闭的阀门，其结构包含衬氟工艺的阀体及塞体，接触介质的部位衬有耐腐蚀的PFA、F46等材料。该阀门具备开关迅速、流体阻力小的特点，可手动、气动或电动操作，适用于强酸、强碱及腐蚀性介质的管路，广泛应用于石油、化工、电站、制药、冶金等多种行业。

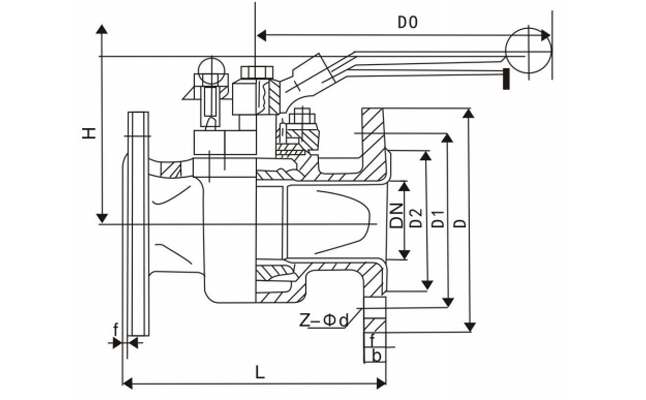

| DN | NPS | L | φD | φD1 | f | Z-d |
| 25 | 1'' | 160 | 115 | 85 | 3 | 4-14 |
| 32 | 1 1/4'' | 170 | 140 | 100 | 3 | 4-18 |
| 40 | 1 1/2'' | 180 | 150 | 110 | 3 | 4-18 |
| 50 | 2'' | 210 | 165 | 125 | 3 | 4-18 |
| 65 | 2 1/2'' | 220 | 185 | 145 | 3 | 8-18 |
| 80 | 3'' | 250 | 200 | 160 | 3 | 8-18 |
| 100 | 4'' | 275 | 220 | 180 | 3 | 8-18 |
| 125 | 5'' | 310 | 250 | 210 | 3 | 8-18 |
| 150 | 6'' | 350 | 285 | 240 | 3 | 8-22 |
| 200 | 8'' | 400 | 340 | 295 | 3 | 8-22 |
| 250 | 10'' | 460 | 395 | 350 | 4 | 12-22 |
1、阀体为精密铸造阀体，材质WCB达标、外观精细；
2、阀轴与阀芯一体式设计，启闭灵活、密封可靠；
3、阀门各部件全部包衬氟塑料，确保耐腐蚀性；
4、衬里材料有多种选择，可适用各种介质；
5、外观采用环氧树脂喷涂，喷涂厚度达到250μm；
6、每台阀门出厂前均按标准试压检测。
