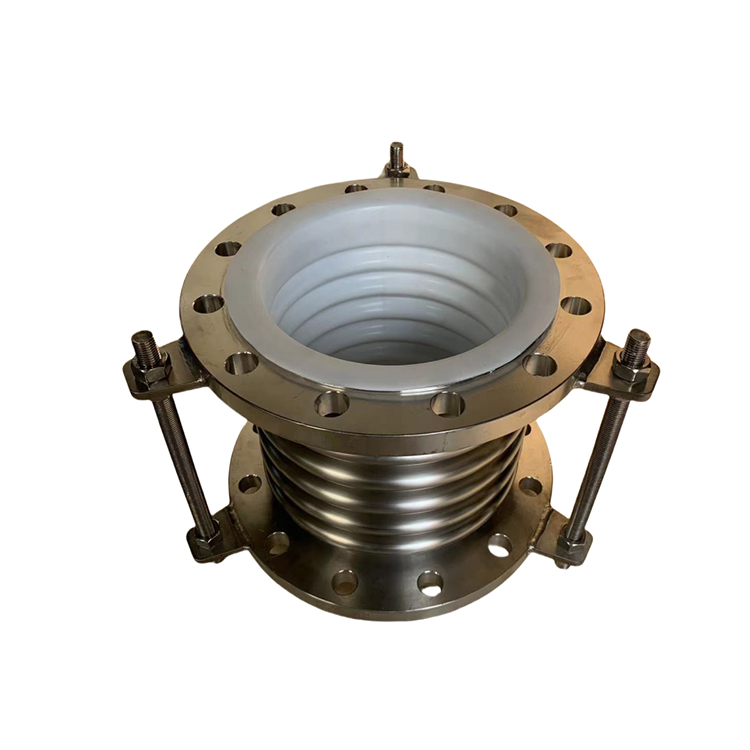

衬氟波纹管补偿器又称膨胀节，伸缩节，是一种挠性、薄壁、有横向波纹的具有伸缩功能的器件，它由金属波纹管与PTFE组成。波纹管补偿器的工作原理主要是利用自身的弹性变形功能，补偿管道由于热变形、机械变形和各种机械振动而产生的轴向、角向、侧向及其组合位移，补偿的作用具有耐压、密封、耐腐蚀、耐温度、耐冲击、减振降噪的功能，起到降低管道变形和提高管道使用寿命的作用。

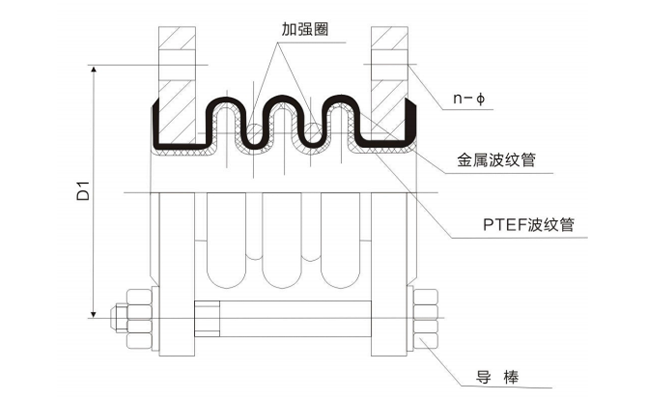

| DN | NPS | L | φD | φD1 | Z-d |
| 25 | 1'' | 80 | 115 | 85 | 4-14 |
| 32 | 1 1/4'' | 80 | 140 | 100 | 4-18 |
| 40 | 1 1/2'' | 100 | 150 | 110 | 4-18 |
| 50 | 2'' | 100 | 165 | 125 | 4-18 |
| 65 | 2 1/2'' | 110 | 185 | 145 | 8-18 |
| 80 | 3'' | 110 | 200 | 160 | 8-18 |
| 100 | 4'' | 115 | 220 | 180 | 8-18 |
| 125 | 5'' | 125 | 250 | 210 | 8-18 |
| 150 | 6'' | 125 | 285 | 240 | 8-22 |
| 200 | 8'' | 150 | 340 | 295 | 8-22 |
| 250 | 10'' | 200 | 395 | 350 | 12-22 |
| 300 | 12'' | 230 | 445 | 400 | 12-22 |
1、不锈钢主体材质化学成分和力学性能符合国家标准；
2、法兰均采用模锻生产，晶体组织细密，强度高；
3、波纹管衬PTFE，具有极高的化学稳定性，耐绝大多数腐蚀性介质；
4、衬里材料有多种选择，可适用各种介质温度；
5、加装限位螺杆，保护波纹管；
6、增加抗压环，提高波纹管强度。
