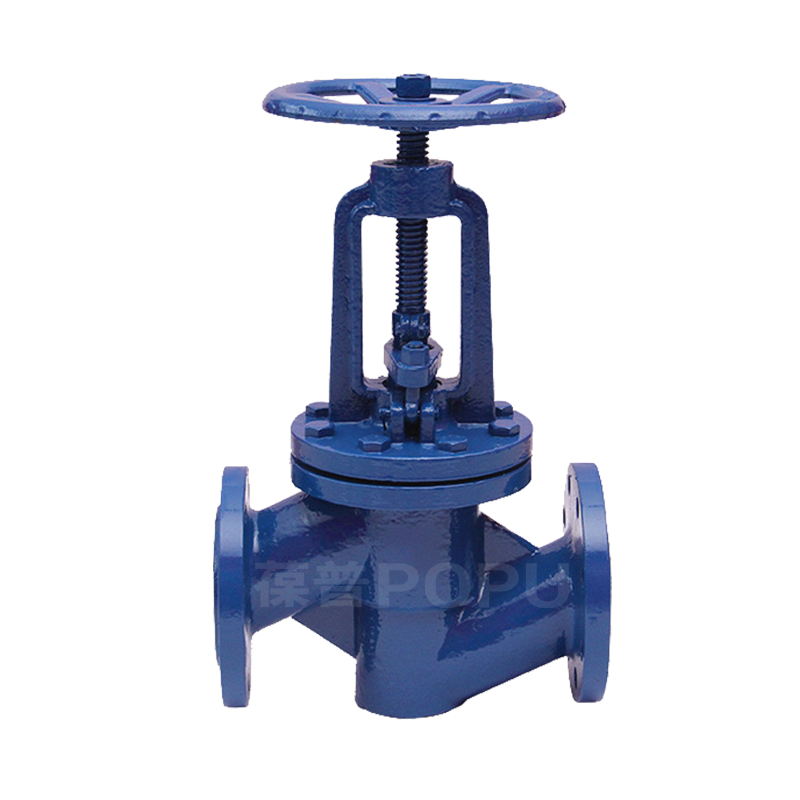

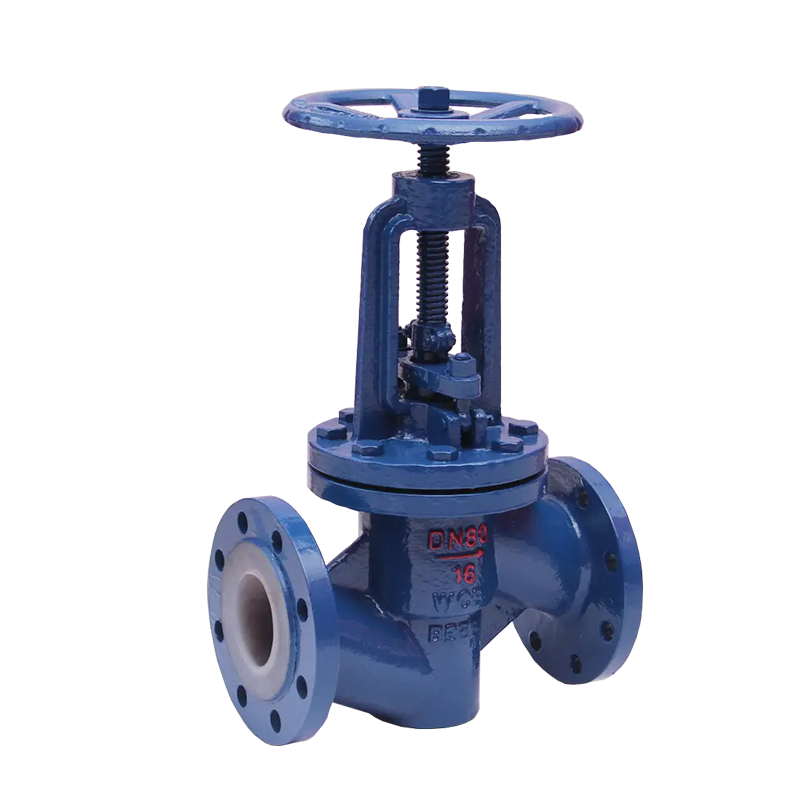

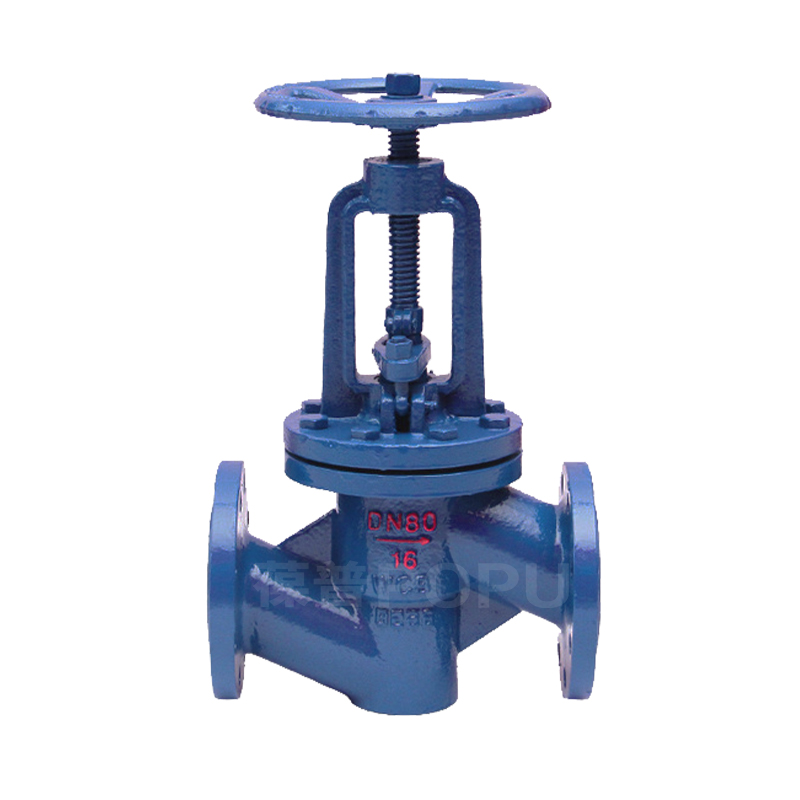

衬氟截止阀是采用氟塑料衬里层的截止阀，具有极高的化学稳定性，适用于强腐蚀性化学介质；衬氟截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短等优点，被广泛应用在石油、化工等管路系统做截断介质用。
| 可选配置 | 名称 | 阀体 | 里衬密封 | 阀板 |
| 材质及说明 | WCB/CF3M/CF8/ CF8M | FEP/PFA/PTFE | WCB/CF3M/CF8/ CF8M |

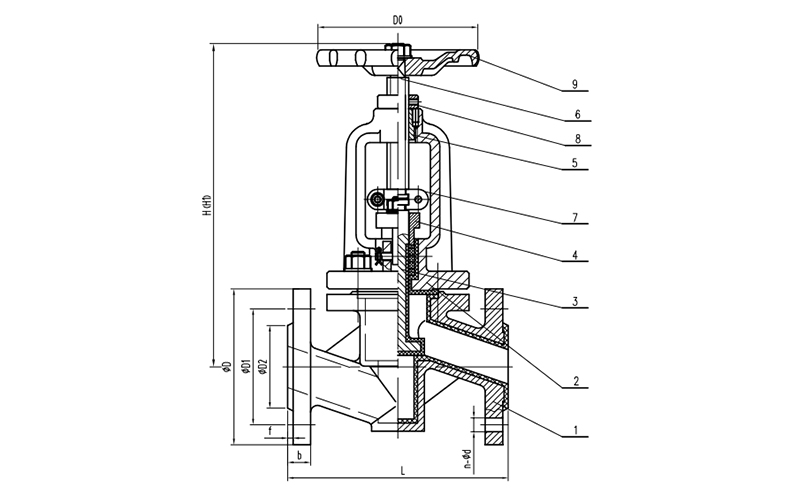

| DN | NPS | L | ΦD | ΦD1 | n-Φd |
| 15 | 1/2'' | 130 | 95 | 65 | 4-14 |
| 20 | 3/4'' | 150 | 105 | 75 | 4-14 |
| 25 | 1'' | 160 | 115 | 85 | 4-14 |
| 32 | 1 1/4'' | 180 | 140 | 100 | 4-18 |
| 40 | 1 1/2'' | 200 | 150 | 110 | 4-18 |
| 50 | 2'' | 230 | 165 | 125 | 4-18 |
| 65 | 2 1/2'' | 290 | 185 | 145 | 8-18 |
| 80 | 3'' | 310 | 200 | 160 | 8-18 |
| 100 | 4'' | 350 | 220 | 180 | 8-18 |
| 125 | 5'' | 400 | 250 | 210 | 8-18 |
| 150 | 6'' | 480 | 285 | 240 | 8-22 |
| 200 | 8'' | 495 | 340 | 295 | 12-22 |
| 250 | 10'' | 730 | 405 | 355 | 12-26 |
| 300 | 12'' | 850 | 460 | 410 | 12-26 |
1.采用精密铸造工艺，阀体材质性能符合国家标准；
2.阀体采用适合衬里工艺要求的结构，直接与介质接触的阀体及内件，全部包衬氟塑料；
3.密封副为FEP/FEP或其它材料组合，摩擦系数小，启闭力矩低；
4.填料采用PTFE材质，密封性能好，维修更换方便；
5.阀瓣与阀杆设计为一体结构，可以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。
